Назначение
Мобильный комплекс для охраны участка местности «Мангуст» (далее комплекс) предназначен для мобильной охраны открытых участков местности и периметров, подступов и путей передвижения, используется в качестве быстро разворачиваемого вспомогательного средства охраны.
Мобильность комплекса обеспечивается быстро сборной/разборной конструкцией составных частей комплекса.
Комплекс содержит:
- Извещатель охранный CVD-102P;
- «Уником–Н» носимый комплект средства отображения полученной информации в реальном времени выполненный в формфакторе защищенного смартфона;
- Индивидуальный оповещатель «Уником-Амулет».
Принцип работы комплекса основан на обнаружении нарушителя извещателями и передачи извещений на блок сбора и обработки информации.
Блок средств обнаружения состоит из радиоканальных автономных пассивных инфракрасных охранных извещателей CVD-102Р (далее извещатель). Энергоснабжение извещателей CVD-102Р осуществляется за счет незаряжаемого элемента питания высокой емкости. Все извещатели выполняют контроль вскрытия корпуса, разряда источника питания.
В комплексе применяется ретранслятор радиосигнала предназначенный для расширения зоны покрытия сети комплекса. Ретранслятор обеспечивает прием и ретрансляцию сигнала от извещателей, находящихся в пределах радиовидимости.
Ретранслятор снабжен аккумуляторными батареями, солнечным модулем, обеспечивающим поддержание заряда АКБ и радиомодемом с антенной.
Ретранслятор обеспечивает самоконтроль и диагностику работоспособности, мониторинг температуры и напряжения.
Управление комплексом производится при помощи носимого комплекта «Уником-1-Н», с предустановленным СПО, по радиоканалу 433МГц. «Уником-1-Н» обеспечивает взаимодействие мобильных нарядов с центральным диспетчерским пунктом и предоставляет расширенные средства приема/передачи информации, при наличии канала связи УКВ.
Функции и задачи комплекса:
- прием и отображение на карте местности извещений от охранных извещателей;
- передача сообщений о состоянии и местоположении носимого комплекта по УКВ-радиосвязи 433 МГц на центральный пост;
- двунаправленный обмен сообщениями носимого комплекта и центрального поста для передачи коротких текстовых сообщений (до 200 символов каждое);
- отображение на карте местности центрального поста местоположения и состояния носимых комплектов и других технических средств;
- определение местоположения наряда на карте местности при помощи GPS/GLONASS приемника;
- отображение на карте местности носимого комплекта его местоположения, картографической информации, служебных знаков, целевой обстановки, состояния других технических средств;
- запись видео и стоп-кадров носимых комплектов в автоматическом, ручном режимах и по команде оператора центрального поста.
Комплект поставки
| Наименование | Кол-во | Краткое назначение |
|---|---|---|
| Извещатель охранный CVD-102Р, шт. | Предназначен для охраны протяженных участков (периметров), как в уличных условиях, так и в помещениях, путем выдачи тревожного извещения, при пересечении нарушителем линейной зоны обнаружения до 50 метров со скоростями от 0,1 до 5 м/с. Представляет собой извещатель с автономным питанием и передачей тревожных сообщений по радиоканалу 433МГц. Время работы без замены источника питания до 2 лет и зависит от оперативной обстановки | |
| Носимый комплект «Уником-1-Н», к-т. | Предназначен для использования пограничными нарядами, обеспечивает взаимодействие между дежурным по связи и нарядом. Позволяет управлять оборудованием комплекса. | |
| Запасная АКБ батарея питания для «Уником–Н», шт. | ||
| Индивидуальный оповещатель «Уником-Амулет», шт. | Представляет собой персональное комбинированное средство оповещения, предназначен для приема сигналов тревоги от извещателей и обеспечения индивидуального светового, звукового и вибрационного оповещения . | |
| Ретранслятор CVD-931P, шт. | Предназначен для расширения зоны покрытия сети мобильного комплекса для охраны участка местности «Мангуст». | |

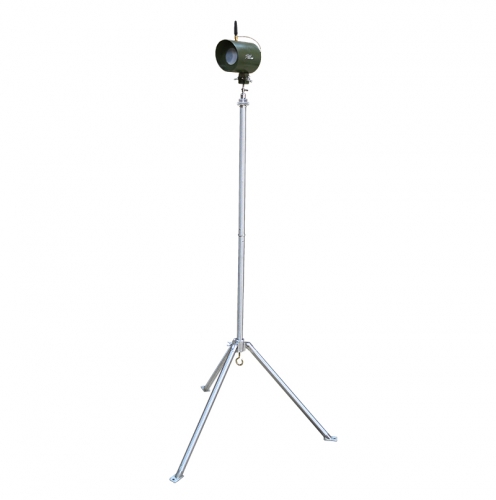

| Тренога, шт. | Предназначена для крепления извещателей охранных CVD-102Р и ретранслятора CVD-931P. | |
| Струбцина, шт. | Предназначена для крепления извещателей охранных CVD-102Р на деревья или кустарники. | |
| Универсальный внешний аккумулятор 20А*ч, шт. | ||
| Зарядное устройство CVD-943М, шт. | Предназначено для зарядки аккумуляторных батарей оборудования, входящего в состав комплекса «Мангуст», от сети переменного однофазного напряжения 220 В частотой 50 Гц. | |
| Кабель USB2.0 USB A (m) – mini USB B (m), шт. | Предназначен для подключения «Уником-Амулет» и «Уником-1-Н» к зарядному устройству CVD-943М. | |
| Комплект упаковки, к-т. | Чехлы для упаковывания оборудования и треног. | |
| Рюкзак, шт. | Предназначен для мобильного переноса оборудования комплекса. |
| Наименование параметра | Значение |
|---|---|
| Рабочая частота, МГц | 433 |
| Максимальное расстояние между соседними извещателями при штатной антенне, в условиях прямой видимости, м | 1000 |
| Максимальное количество охранных извещателей типа CVD-102Р в одной системе, шт. | 65000 |
| Дальность обнаружения, м | 50 |
| Регистрируемая скорость, м/с | 0,1…5 |
| Автоматический контроль связи оповещателя с верхним уровнем системы | Да |
| Настройка частотного канала | Да |
| Датчик разряда батареи | Да |
| Датчик вскрытия корпуса | Да |
| Голосовое оповещение оператора при тревоге датчика | Да |
| Автоматическое отображение графического плана охраняемого периметра и подсвечивание зоны охраны, на которой произошла тревога | Да |
| Полная интеграция в комплексы «Скорпион» и «Муром-К» | Да |
| Автоматическая маршрутизация радиоканала | Да |
| Произвольная топология радиосети | Да |
| Техническая готовность комплекса к выполнению своих функций, после подачи напряжения питания, не позднее чем через, с | 200 |
| Установка комплекса проводится группой не более 3 человек за время не более, мин. | 20 |
| Срок службы | 7 |
| Срок службы аккумуляторов, до | 2 |
| Диапазон рабочих температур, °C | от -40 до +50 |
