Назначение
Автономный пост видео и тепловизионного наблюдения (АПВТН) «Divisus Video Observer» (далее комплекс) предназначен для организации охраны и интеллектуального видеонаблюдения больших открытых пространств и рубежей государственной границы.
Комплекс обеспечивает круглосуточный визуальный контроль за наземной и надводной обстановкой с обнаружением неподвижных и движущихся целей различных типов на расстояниях до 6,9 километра. Позволяет отображать и архивировать видеоинформацию и тревожные события в реальном масштабе времени на посту наблюдения, расположенном на удалении до 80 километров от места установки линейной части комплекса. Линейная часть комплекса полностью автономна и не требует подключения к промышленной сети электроснабжения и строительства линий связи.
Комплекс решает следующие задачи:
- интеллектуальное видеонаблюдение больших открытых пространств в реальном масштабе времени;
- автоматическое обнаружение и сопровождение целей поворотной видеокамерой и тепловизором – работа в режиме видеолокации;
- обеспечение собственной безопасности комплекса;
- автономное питание комплекса на основе энергии ветра и солнца;
- организация канала связи с удаленным постом мониторинга.
Комплект поставки

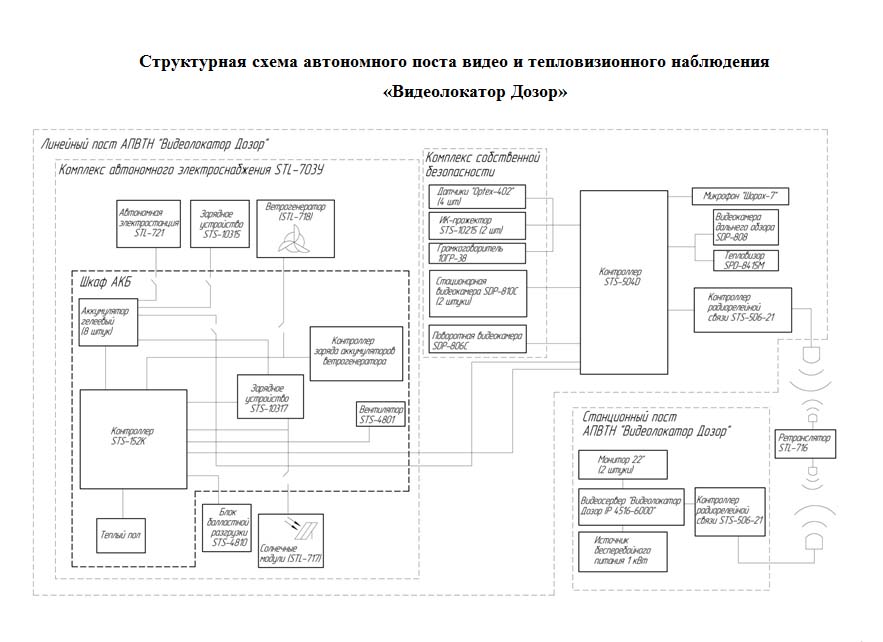

Комплекс состоит из станционного и линейного постов.
Состав станционного поста:
- Видеосервер «Divisus Video Observer EXP IP 4516-6000» – 1 шт.;
- Монитор ЖК 22” – 2 шт.;
- Контроллер радиорелейной связи CVD-506-21 – 1 шт.;
- Антенна Parabolic 5ГГц – 1 шт.;
- Источник бесперебойного питания 1 кВт – 1 шт.;
- Трубка переговорная Voice UP (USB) – 1 шт.;
- Колонки аудио – 1 шт.
Состав линейного поста:

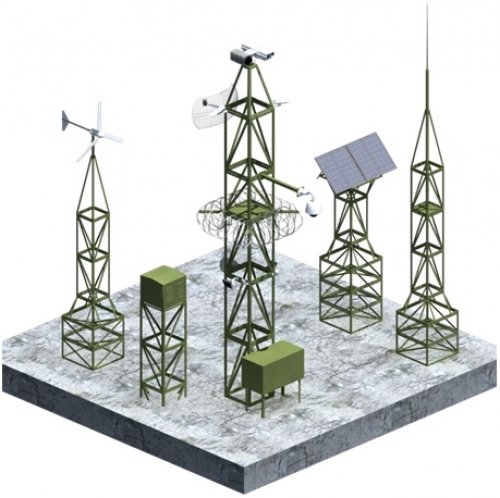

- Мачта CVD-10700 – 1 шт.;
- Контроллер радиорелейной связи CVD-506-21 – 1 шт.;
- Антенна Parabolic 5ГГц – 1 шт.;
- Контроллер CVD-504D – 1 шт.;
- Комплекс автономного электроснабжения STL-703У – 1 шт.;
- Видеокамера дальнего обзора DVS-808 – 1 шт.;
- Тепловизор DVS-8415М – 1 шт.;
- Комплекс собственной безопасности – 1 к-т.;
- Комплект монтажных частей – 1 к-т.
Состав комплекса собственной безопасности:
- Стационарная видеокамера DVS-810C – 2 шт.;
- Поворотная видеокамера DVS-806C – 1 шт.;
- ИК-прожектор CVD-10215-50 – 2 шт.;
- Датчик охранный «Optex-402» - 4 шт.;
- Громкоговоритель «10ГР-38» – 1 шт.
Дополнительные комплекты*:
- АРМ «Divisus Video Observer»
- Ретранслятор STL-716
*- поставляется дополнительно и определяется договором на поставку
Станционный пост комплекса – совокупность блоков и устройств, обеспечивающих прием и хранение информации, полученной с оборудования линейного поста комплекса, отображение ее в реальном масштабе времени.
Линейный пост комплекса – совокупность блоков и устройств, обеспечивающих обработку и передачу информации на блоки и устройства станционной части.
Область применения
Комплекс применяется для охраны открытых участков местности и периметров, подступов и путей передвижения к важным объектам, удаленных от станционных частей на значительное расстояние и предназначается для использования в качестве основного или вспомогательного рубежа охраны.
| Наименование параметра | Значение |
|---|---|
| Дальность обнаружения цели видеокамерой дальнего обзора, до, м - типа «человек» - типа «автомобиль» |
3000 4000 |
| Дальность обнаружения тепловизором цели, до, м - типа «человек» - типа «автомобиль» |
2700 6900 |
| Скорость отображения видеоинформации в реальном масштабе времени с одновременным архивированием событий (с разрешением 704х576 пикс.) | 25 к/с |
| Угол обзора видеокамеры дальнего обзора: - по горизонтали - по вертикали |
360° 90° |
| Режим автоматического сканирования заданных контрольных точек с обнаружением целей | до 30 точек |
| Мощность ветрогенератора, Вт | 1500 |
| Мощность солнечных модулей, Вт | 800 |
| Емкость аккумуляторных батарей | 1600 Ач |
| Время автономной работы комплекса при отсутствии внешних источников энергии с полностью заряженными АКБ, сут. | 4 |
| Дальность организации радиорелейного канала связи, до, км | 80 |
| Скорость передачи информации в радиоканале до, Мбит/с | 80 |
| Диапазон частот радиорелейной связи, Гц | 2400–6425 |
| Высота мачты CVD-10700, м | 10 |
| Дальность ИК-прожектора CVD-10215-50, до, м | 40 |
| Напряжение питания: - станционного поста переменного тока, В / Гц - линейного поста постоянного тока, В |
220±10% / 50 48 ± 10% |
| Время восстановления работоспособности, не более | 5 мин. |
| Режим наведения видеокамеры на объект двойным нажатием кнопки манипулятора типа «мышь» по видеоизображению | Да |
| Режим наведения видеокамеры на область двойным нажатием кнопки манипулятора типа «мышь» по карте местности | Да |
| Режим автоматического обнаружения и сопровождения целей | Да |
| Режим интеллектуального энергосбережения | Да |
| Удаленный мониторинг аккумуляторных батарей | Да |
| Удаленный мониторинг работоспособности ветрогенератора | Да |
| Диапазон рабочих температур, °C - линейного поста - станционного поста |
от -40 до +50 от +5 до +45 |
| Срок службы аккумуляторов не менее, лет | 3 |
| Средний срок службы комплекса, лет | 7 |
